恒流源LED控制板型号为40-RB4210-DRB2XG,P601插件实质功能:①~⑤脚为24V,⑥~①脚为GND,11脚为NC,12脚为BL/ON,13脚为NC,14脚为DM,测量P601插件上的24V供电正常,此款LED恒流源控制板是升压式供电,把24V供电通过DC/DC转换成LED背光所需电压,测量C620和C603两只电容两端电压都是98V左右,说明升压电路没问题,LED背光电压输出共两组线路,每一路电路控制两组输出。
电路输出有两路四组,测量输出T2插件:①脚、③脚.④脚,红表笔接①脚,黑表笔接③、④脚,电压都为98V左右。测量另外一路T2插件的四脚、⑨脚、10脚,电压为115V左右,两路电压输出不同,说明其中一路有问题。
交换P602背光输出供电插件里线序,如图1所示,把左侧的一组和右侧的一组互换后通电,左侧的一组电压为98V左右,右侧的一组电压又上升到115V左右变化,证明恒流源供电电路板没问题,确认背光有问题,由于只有串联的LED开路后电压才会上升,与恒流源背光控制板没关系,代换LED背光条后问题排除。
下面主要讲述液晶屏组件详细拆卸和检修过程:

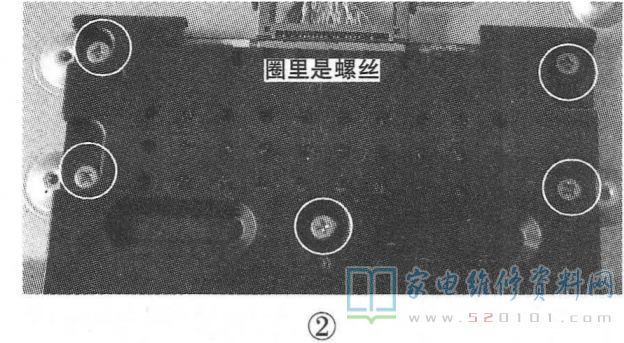

第一步:要想拆开液晶屏组件,就需要拆掉逻辑板。第一松开逻辑板外壳螺丝后把外壳拿掉,如图2所示。

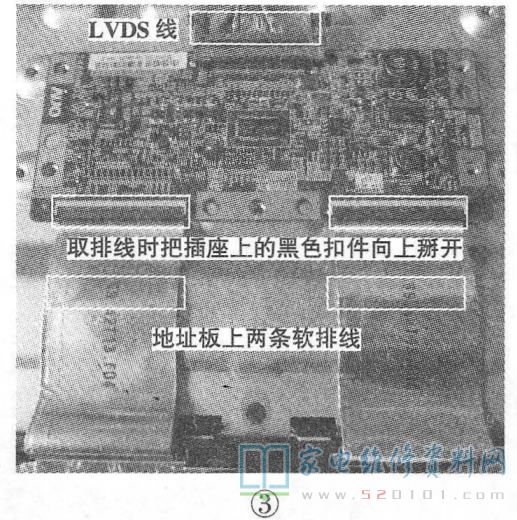

再拔掉LVDS线和液晶屏上送往地址驱动电路板上的两条软排线,然后把逻辑板拿掉,取排线的办法是把插座上的黑色扣件向上掰开,如图3所示。
断开逻辑板与LVDS线和地址板上的两条软排线,然后拿掉逻辑板。松开地址驱动电路板与液晶屏外壳铁罩之间的螺丝,如图4所示。

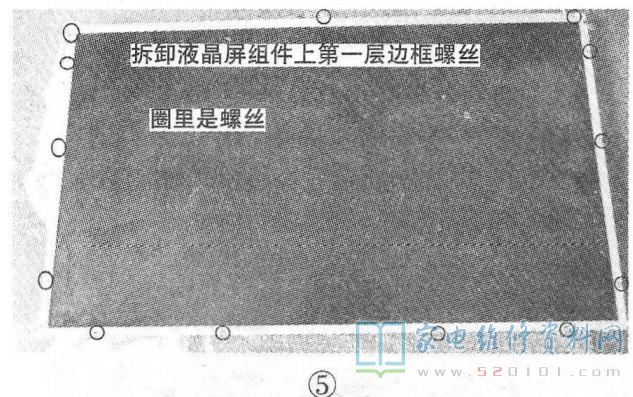

第二步:拆掉固定和保护液晶屏上的铁罩。把液晶屏组件放平后,开始拆卸液晶屏外铁罩边框,需要松开边框四周的螺丝钉才能把铁罩边框拿掉,如图5所示。

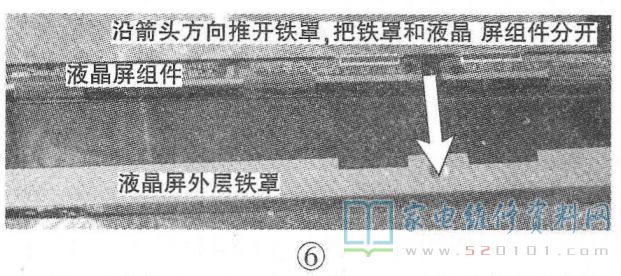

把保护液晶屏的铁罩拿掉,办法是向前推进铁罩就能拆,如图6所示。

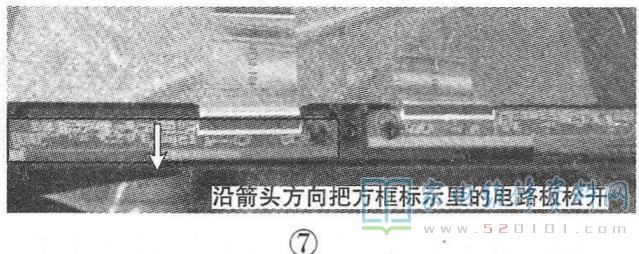

第三步:把液晶屏面板从液晶组件里取出。把连接在液晶屏上的两块地址板从固定支架里取出,办法是向后推进可把电路板推出卡槽,如图7所示。

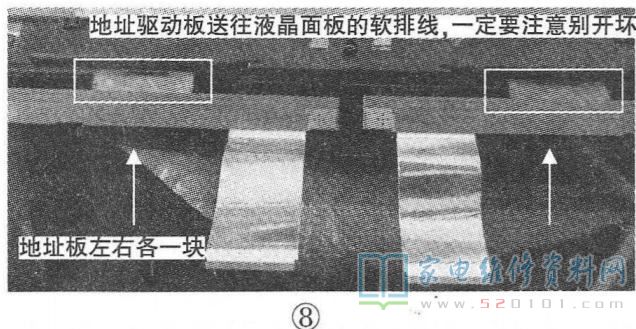

松开地址板,如图8所示,然后把整个液晶屏组件平放着,然后开始取液晶屏。

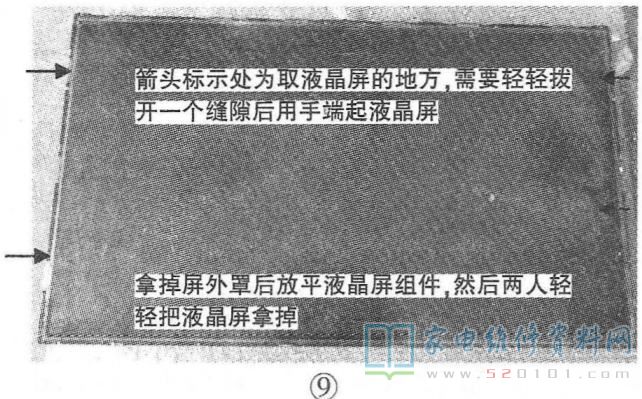

拿掉液晶屏面板,需两人小心翼翼地把液晶屏左右侧缘同时端起,拿到安全地方放置,如图9所示。
第四步:拆背光组件。拿掉液晶屏后开始拆背光电路,第一要松开固定背光组件的塑料支架,要拆支架就要把支架四周的螺丝全部拆掉。

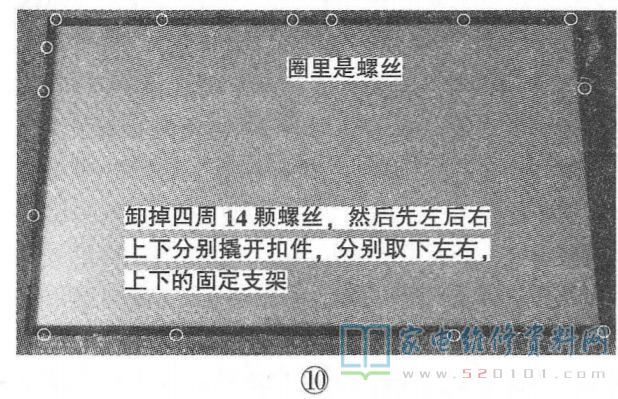

如图10所示,这里应该注意一点,第一层铁罩四周的螺丝和第二层背光组件固定螺丝有不同,两种螺丝长短不同,不要安装时出错。
